板框式滤油机

板式(加热型)滤油机

板式(加热型)滤油机是普通型板框滤油机的升级产品,用于对变压器油、柴油、液压油、汽轮机油、透平油和高粘度润滑油、机械油过滤,该产品具有恒温加热、自动回油、超压报警及自动停机、电机过载保护、提示更换滤纸等功能。
板式(加热型)滤油机广泛应用于电厂、电站、工矿企业、变电所、石油、化工、冶金、铁路、航空等单位用作工业油品过滤净化设备。加热型板框滤油机适用于对黏度高的油品进行高精度的过滤,因此也是高黏度油滤油机的一种。
在线咨询
Click Refresh Verification Code

产品概述

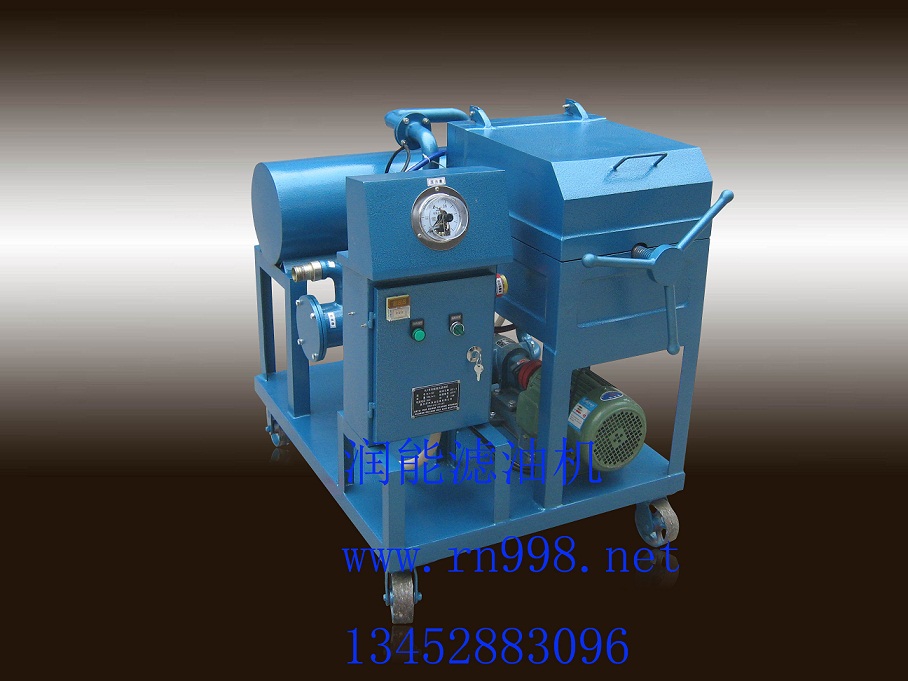

产品名称:RLY系列加热型板式滤油机

产品用途:

板式(加热型)滤油机是普通型板框滤油机的升级产品,用于对变压器油、柴油、液压油、汽轮机油、透平油和高粘度润滑油、机械油过滤,该产品具有恒温加热、自动回油、超压报警及自动停机、电机过载保护、提示更换滤纸等功能。
板式(加热型)滤油机广泛应用于电厂、电站、工矿企业、变电所、石油、化工、冶金、铁路、航空等单位用作工业油品过滤净化设备。加热型板框滤油机适用于对黏度高的油品进行高精度的过滤,因此也是高黏度油滤油机的一种。
产品结构:

● 板框滤油机由过滤床、油泵电机和粗过滤器等元件组成。
● 滤床由多层滤板和滤框组成,滤板和滤框间衬有作为过滤介质的滤纸或滤布,凭借压紧装置的压力将滤
● 板和滤框固定形成单独的过滤室,被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。
● 设有独立加热装置,可独立工作对粘度高的油液进行处理。

板式(加热型)滤油机产品原理:
● 污染油品通过吸油过滤器,在输油泵压力作用下,油液通过过滤介质(滤纸或滤布),油中的杂质被有效拦截。当滤纸上的杂质越积越厚,造成滤孔堵塞,输油压力会越来越大,提示达到额定压力时更换滤纸。

● 除水过滤原理:板框式滤油机的滤油纸要求必须是干燥的脱脂棉质纤维纸。此种材质除了有很好的油质过滤渗透性外,更有极强的吸水性,油液中的微水在通过除杂过滤的同时能被滤油纸完全吸收。
● 板框滤油机除水是靠滤油纸的吸水性,脱水效果有限,对含水量大的油品建议选择我公司的真空滤油机产品。
● 潮湿的滤油纸会一定程度的影响除水效果。建议配置本公司配套DN/H-1型滤油纸专用烘箱。

产品特点:

● 结构简便、操作简易,不受场地限制。
● 采用滤纸过滤,运行成本低。是最传统,但确是最经济,最有效的过滤设备。
● 过滤速度快,易操作,过滤精度高。
● 可根据需求选择精度不同的滤油纸达到过滤效果。
● 本设备为轻便移动式设计,可用于抽油、注油、过滤。
● 加热器的开与关根据用户油品粘度需要,可独立工作。
● 本设备具有经济、适用、使用简便,过滤精度高等优点。过滤后的油品等级可达NAS6级或更高。
可选配置模式:

A  进口部件。(选配进口品牌、电机油泵组、电气部件、仪表)
B  根据工况环境,选择合适防爆等级(Ex d II、 Ex d I 、BT4、 CT4 )
C  可根据客户情况定制非标配置(如高扬程;高油温等)
底 座 结 构: 1、移动滚轮式; 2、固定安装式

颜 色 选 择: 牛奶白;天空蓝;工业灰;警示黄;用户自选


板式(加热型)滤油机技术参数

型 号

RLY-30

RLY-50

RLY-100

RLY-125

RLY-150

RLY-200

RLY-300

额定流量

L/min

30

50

100

125

150

200

300

工作压力

Mpa

0~0.5

过滤面积

≥㎡

0.3

0.5

1.3

1.54

1.89

2.01

3.1

压紧方式

手动螺旋压紧

齿 轮 泵

流 量

L/min

>30

>50

>100

>125

>150

>200

>300

加热功率

KW

10

15

24

27

48

60

81

提高压力

Mpa

0.6

齿数

10

17

模数

5

4

电源

380V×3/50HZ

电动机

转 数

r/min

1400

过滤精度

玻纤纸 1u  3u 棉纸 5u   10u

管径

进

mm

25

25

32

38

45

50

50

出

mm

25

25

32

38

45

50

50

外型尺寸

长

mm

800

800

950

1100

1300

宽

mm

700

800

高

mm

900

1000

1200

整机质量

kg

200

220

350

380

420

450

550
